產品介紹

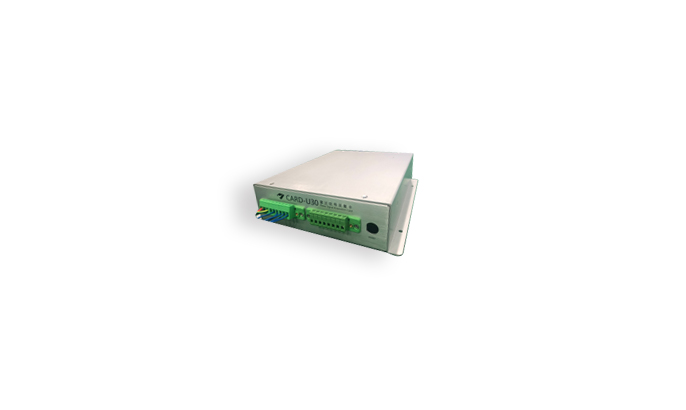

通過對雷達主機上的雷達回波輸出信號，進行濾波、放大、模數轉換，在進行方位調整，通過USB接口送至計算機文件存儲的雷達采集裝置。

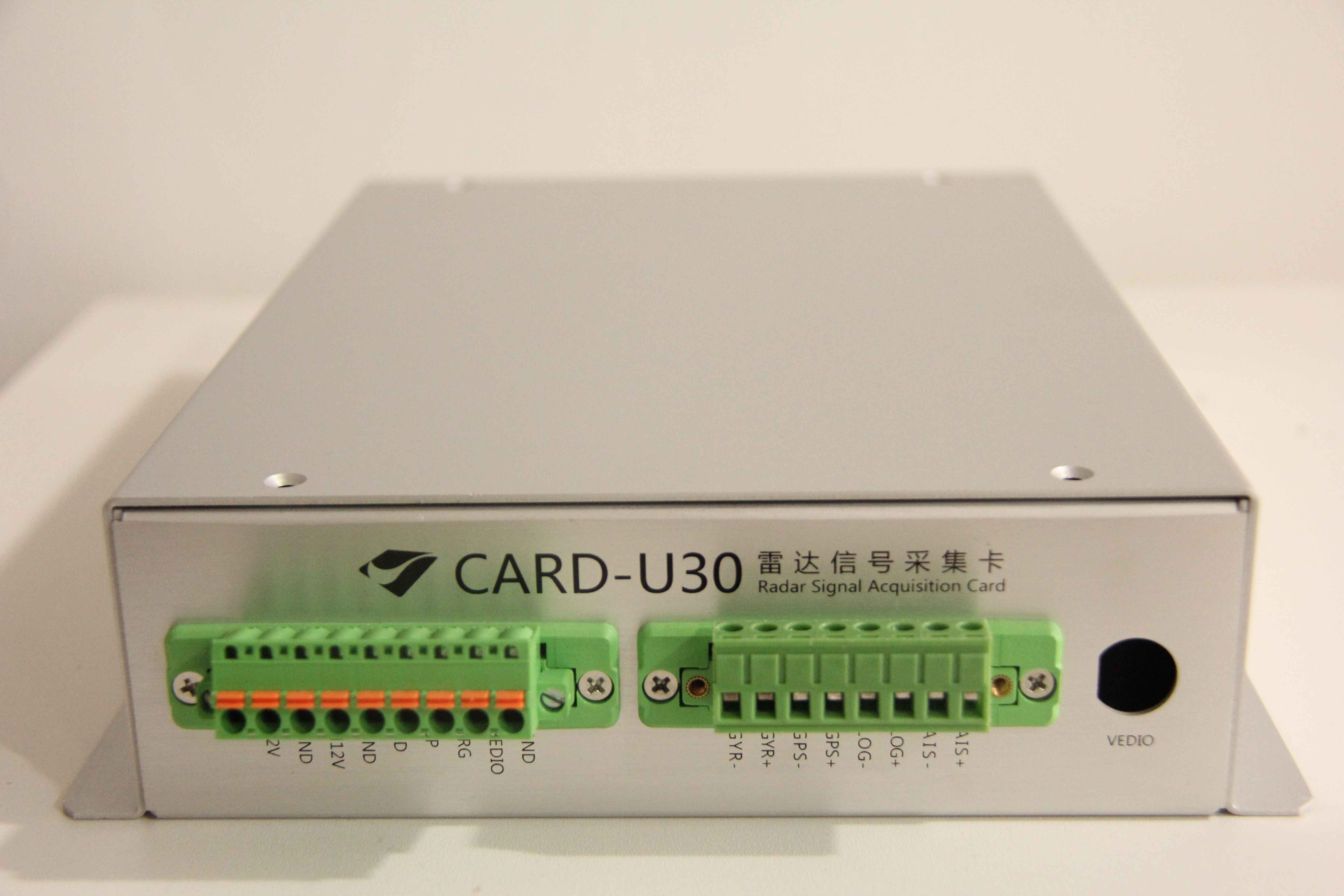

采集卡輸入要求雷達提供回波Echo、觸發Trigger、船艏Heading、方位Bearing信號。

數據存儲格式為原始數據*.dat、圖像數據*.bmp或者*.jpg。

產品特點

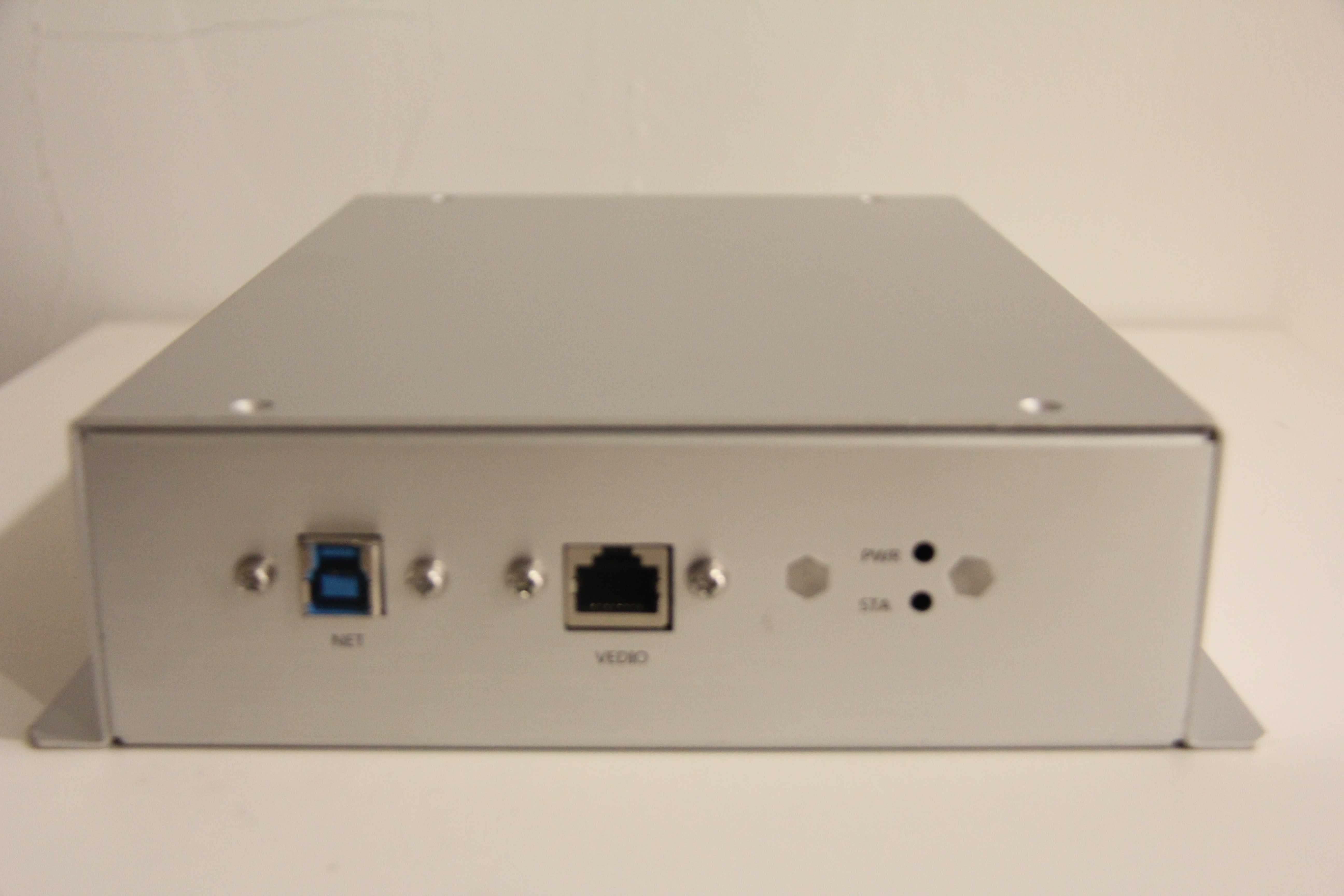

●采用USB2.0或者3.0接口，速度高，實時采集存儲圖像與數據。
●模擬通道采用低通濾波器，帶寬10MHz/20MHz/40MHz可選。
●采樣率25MHz/50MHz/100MHz可選。
●高精度AD，采樣位數8bits/12bits/14bits可選。
●通道增益調節范圍-10 dB to +40 dB可調。
●圖像存儲支持jpg和bmp格式。
●原始數據采集支持連續或守望存儲功能。
●提供DLL開發庫，方便二次開發。
